Latch SR cu 2 butoane și piuitor

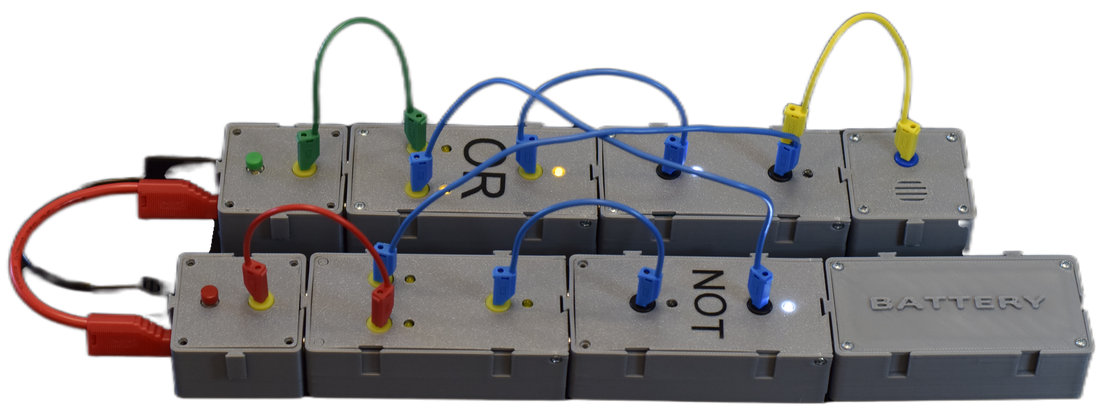

În acest proiect vom construi un latch SR (Set-Reset) cu module 3D tip puzzle. Buzzerul va țiuie la ieșirea Q și va rămâne activ până când apeși butonul RESET .
Materiale necesare
- Modul baterie
- Butonul modulului SET
- Butonul modulului RESET
- 2 × modul SAU
- 2 × modul NOT (inversor)
- Buzzer modul
- Foc de legendă
Pași de realizare
Pasul 1: Construiește NOR1
1. Ia OR1 și conectează intrarea 1 la butonul SET .
2. Conectează intrarea 2 la ieșirea Q̅ (NOT2).
3. Ieșirea OR1 o legi la NOT1 → această divină Q .
4. Conectează buzzerul la ieșirea Q .
Pasul 2: Construiește NOR2
1. Ia OR2 și conectează intrarea 1 la butonul RESET .
2. Conectează intrarea 2 la ieșirea Q (NOT1).
3. Ieșirea OR2 o legi la NOT2 → aceasta devine Q̅ .
Pasul 3: Realizează legiturile încrucișate
1. Ieșirea NOT2 (Q̅) → intrarea a doua a OR1.
2. Ieșirea NOT1 (Q) → intrarea a doua a OR2.
Pasul 4: Testează circuitul
- Apasă SET → buzzerul țiuie → latch memorat (buzzer continuă să țiuie chiar dacă eliberezi butonul).
- Apasă RESET → buzzerul se oprește → latch resetat.
Comportamentul tabelului
| SET | RESETARE | Q (buzzer) | Q̅ |
|---|---|---|---|
| 0 | 0 | păstrează | păstrează |
| 1 | 0 | 1 | 0 |
| 0 | 1 | 0 | 1 |
| 1 | 1 | invalid | invalid |
Notă: Starea 1,1 este nerecomandată; evită apăsarea simultană a celor două butoane.
Ce vei învăță
- Cum funcționează un latch SR și cum memorează starea Q.
- Cum să folosești module 3D tip puzzle pentru a construi circuite digitale fără lipituri.
- Cum să controlezi un buzzer și să vezi clar ieșirea Q activă.
