Poartă logică NAND (2 butoane → 1 buzzer)
Cu ajutorul modulelor 3D putem construi circuite simple care demonstrează concepte de electronică și logică digitală. În acest proiect vom construi o poartă logica NAND: buzzerul nu va ți-i doar atunci când ambele butoane sunt apăsate în același timp.
Componente necesare
- Modul baterie
- Buton modul (x2)
- Buzzer modul
- Modulul logic AND
- Modulul logic NOT
- Foc de legendă
Pași de realizare
ATENTIE!!! Cand se conecteaza modulele, conectorii rosu si negru de pe lateralul acestora trebuie sa se atinga

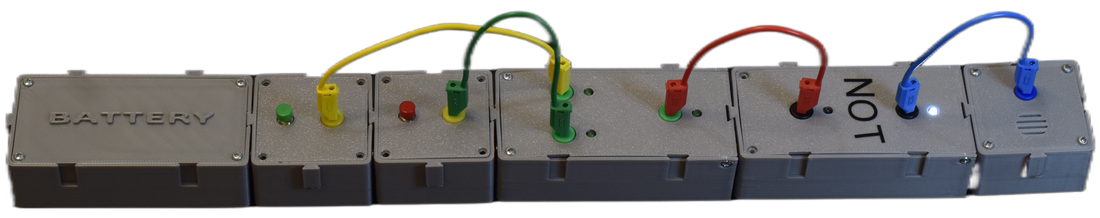

1. Conectează primul buton la modulul cu baterie
2. Adaugă al doilea buton în serie cu primul buton
3. Conectează poarta logică AND în serie cu al doilea buton
4. Conectează poarta logică NOT la ieșirea porții AND
5. Conectează modulul buzzer în serie cu poarta NOT
5. Leagă modulele cu firele necesare
- Conectează primul buton la o intrare a porții logice AND
- Conectează al 2-lea buton la ceaaltă intrare a porții logice AND
- Conectează ieșirea porții AND la intrarea porții NOT
- Conectează ieșirea porții NOT la buzzer
6. Testează poarta logică NAND
- Dacă apeși doar primul buton → buzzerul țiuie.
- Dacă apeși doar al doilea buton → buzzerul țiuie.
- Dacă NU apeși niciun buton → buzzerul țiuie.
- Dacă apeși ambele butoane simultan → buzzerul nu țiuie.
Tabelul de adevăr – Poarta NAND
| Butonul 1 | Butonul 2 | Buzzer (ieșire) |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Ce am învățăt
Am construit o poartă logica NAND utilizează module 3D. Aceasta funcționează astfel: ieșirea (buzzerul) este activă atâta timp cât nu sunt apăsate ambele butoane simultan .
