Poartă logică NOT (1 buton → 1 buzzer)

Cu ajutorul modulelor 3D putem construi circuite simple care demonstrează concepte de electronică și logică digitală. În acest proiect vom construi o poartă logică NOT : buzzerul va țiuii atunci când butonul NU este apăsat.

Componente necesare

• Modul baterie
• Butonul modulului
• Buzzer modul
• Modulul porții logice NOT
• Foc de legendă

Pași de realizare

ATENTIE!!! Cand se conecteaza modulele, conectorii rosu si negru de pe lateralul acestora trebuie sa se atinga

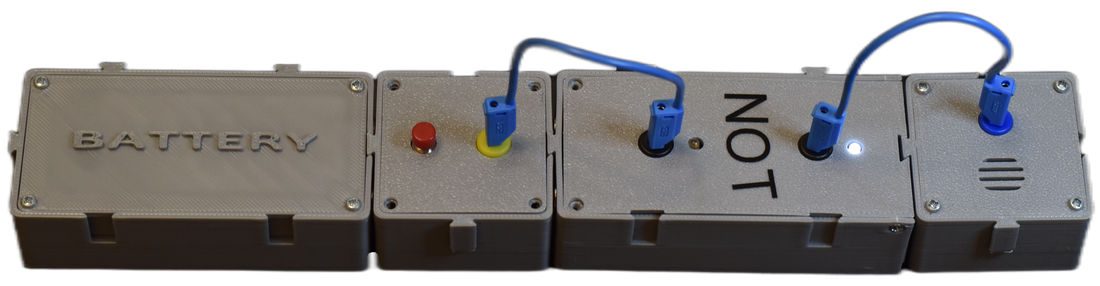

1. Conectează primul buton la modulul cu baterie

2. Conecteaza poarta logica NOT in serie cu butonul

3. Conectează modulul buzzer în serie cu modulul NOT

4. Leagă modulele cu firele necesare

• Conectează butonul la intrarea porții logice NOT
• Conectează ieșirea porții logice NOT la buzzer

5. Testează poarta logică NOT

• Dacă NU apeși butonul → buzzerul țiuie.
• Dacă apeși butonul → buzzerul nu țiuie.


Tabelul de adevăr – Poarta NOT

Buton	Buzzer (ieșire)
0	1
1	0

Ce am învățăt

Am construit o poartă logică folosind NOT module 3D. Aceasta funcționează astfel: ieșirea (buzzerul) este activă doar atunci când intrarea (butonul) nu este apăsată.
