Poartă logică OR (2 butoane → 1 buzzer)
Cu ajutorul modulelor 3D putem construi circuite simple care demonstrează concepte de electronică și logică digitală. În acest proiect vom construi o poartă logica SAU : buzzerul va țiuii dacă cel puțin un buton este apăsat.
Componente necesare
- Modul baterie
- Buton modul (x2)
- Buzzer modul
- Modulul porții logice SAU
- Foc de legendă
Pași de realizare
ATENTIE!!! Cand se conecteaza modulele, conectorii rosu si negru de pe lateralul acestora trebuie sa se atinga
1. Conectează primul buton la modulul cu baterie
2. Adaugă al doilea buton în serie cu primul buton
3. Conecteaza poarta logica SAU in serie cu al doilea buton
4. Conectează modulul buzzer in serie cu modulul SAU

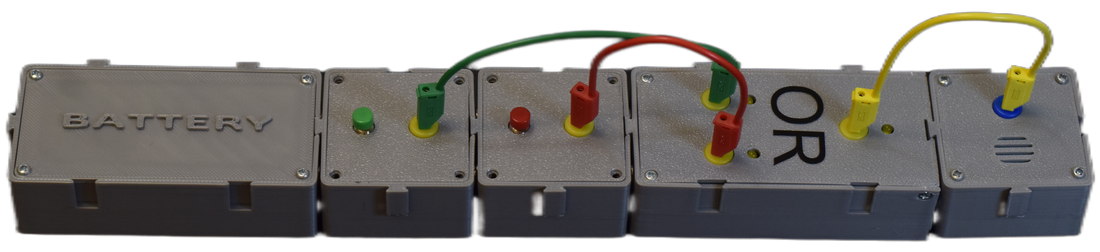

5. Leagă modulele cu firele necesare
Conecteaza primul buton la o intrare a portii logice SAU
Conecteaza al 2 lea buton la cealalta intrare a portii logice
Conecteaza iesirea portii logice la buzzer
6. Testează poarta logică SAU
- Dacă apeși doar primul buton → buzzerul țiuie.
- Dacă apeși doar al doilea buton → buzzerul țiuie.
- Dacă apeși ambele butoane simultan → buzzerul țiuie.
Tabelul de adevăr – Poarta SAU
| Butonul 1 | Butonul 2 | Buzzer (ieșire) |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
Ce am învățăt
Am construit o poartă logica SAU utilizează module 3D. Aceasta funcționează astfel: ieșirea (buzzerul) este activă dacă cel puțin una dintre intrări (unul dintre butoane) este apăsată
